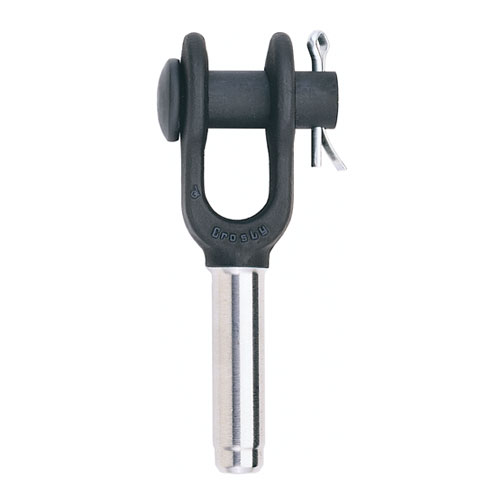

Crosby® S-501 Soquetes abertos de prensagem
Terminação para cabo de aço
Forjados a partir de aço carbono de boa qualidade, adequados para prensagem a frio.
Crosby® S-501 Soquetes abertos de prensagem
Características:
- As terminações do soquete de prensagem têm uma taxa de eficiência de 100%, com base na resistência do cabo de aço do catálogo.
- Dureza controlada por recozimento de esferoidização.
- Selo para identificação após prensagem sem preocupação com fraturas (conforme orientações no National Swaging Brochure).
- Os soquetes de prensagem possuem uma área da haste galvanizada reduzida que é equivalente à adequada dimensão "após prensagem". Antes da prensagem, este fornece uma diferença visual óbvia no diâmetro da haste. Após a estampagem, um diâmetro uniforme na haste é criado, permitindo uma oportunidade de inspeção visual permanente e QUIC-CHECK®.
- Projetado para determinar rapidamente se o soquete passou pela operação de prensagem e ajudar nas inspeções de campo, ele não elimina a necessidade de realizar inspeções padrão de produção, que incluem medição das dimensões adequadas "após prensagem" ou carga de prova.
- Patente americana 5,152,630 e equivalentes estrangeiras.
NOTA: Os soquetes de prensagem S-501 são recomendados para usar com cabo de aço 6 x 19 ou 6 x 37, IPS ou XIP (EIP), XXIP (EEIP), RRL, FC ou IWRC.
Antes de usar alguma conexão do National Swage com qualquer outra configuração, construção ou grau de cabo de aço, recomenda-se que a terminação passe por testes destrutivos e que estes sejam documentados para comprovar a adequacidade do conjunto a ser fabricado.
Em concordância com ASME B30.9, todas as eslingas terminadas com soquetes de prensagem devem passar por provas de carga.
