Crosby® S-421T Soquetes de cunha
Utiliza grampo de cabo de aço Crosby Red-U-Bolt®
Os soquetes de cunha cumprem com os requisitos de desempenho da especificação federal RRS-550D, Tipo C, exceto aquelas provisões requeridas do contratante.
Crosby® S-421T Soquetes de cunha
Características:
- Os terminais que usam soquetes de cunha têm um índice de eficiência de 80% baseado na força do cabo tipo XXIP que aparece no catálogo.
- Cumprem ou excedem todas as exigências da norma ASME B30.26, incluindo identificação, ductilidade, fator de desenho, carga de prova e requisitos de temperatura. É importante notar que estes soquetes cumprem com outros requerimentos críticos de rendimento, incluindo índices de fadiga, propriedades de impacto e capacidade de rastrear o material, que foram abordados pela ASME B30.26.
- Aprovação de tipo e certificação de acordo com as regras da ABS 2006 Steel Vessel Rules. 1-1-17.7 e ABS Guide for Certification of Cranes.
- A cesta é de aço fundido e inspecionada individualmente por partículas magnéticas.
- O diâmetro do pino e a abertura para encaixe permitem que a cunha e o soquete sejam utilizados com conjunção com os terminais prensados e soqueteados com resina.
- Fixa o extremo ou “ponto morto” do cabo na cunha, evitando assim que a cunha se solte ou se perca.
- Elimina a necessidade de cabo adicional e é facilmente instalado.
- A cunha TERMINATOR™ elimina a possibilidade de quebra potencial da extremidade por fadiga.
- O extremo, o qual é fixado pela base do grampo e pela cunha, fica não deformado e disponível para reuso.
- Incorpora o recurso patenteado da Crosby QUIC-CHECK® “Go” e “No-Go” fundido na cunha. O tamanho apropriado do cabo se determina quando se cumprem os seguintes critérios:
1) O cabo deve passar através do orifício da cunha marcado “Go”.
2) O cabo NÃO deve passar através do orifício da cunha marcado “No-Go”. - Utiliza grampo de cabo de aço Crosby Red-U-Bolt®.
- Os soquetes de cunha S-421 padrões de 9-10mm a 28mm podem ser aperfeiçoados com o novo tipo de cunha TERMINATOR™.
- Disponível com parafuso, porca e contra pino.
- Patente americana 5,553,360, Patente canadense 2,217,004 e equivalentes estrangeiros.
- Satisfaz os requisitos de desempenho do EN 13411-6: 2003.

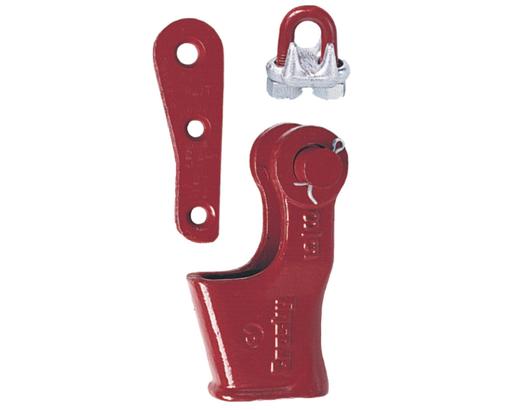

A montagem inclui soquete, cunha, pino e grampo para cabo de aço
